روش های افزایش تاب‌آوری ساختمان در برابر انفجار و آتش‌سوزی

در دو دهه اخیر، وقایع تلخ ناشی از انفجارهای صنعتی (مانند حادثه بیروت در ۲۰۲۰) و آتش‌سوزی‌های گسترده در سازه‌های بلندمرتبه (مانند آتش‌سوزی برج گرنفل لندن)، نگاه صرف به «مقاومت استاتیکی» در آیین‌نامه‌های ساختمانی را به چالش کشیده است. بر اساس گزارش سال ۲۰۲۴ سازمان ملل در زمینه کاهش بلایا (UNDRR)، نزدیک به ۳۵٪ از خسارات اقتصادی ناشی از حوادث غیرمترقبه صنعتی، ریشه در فقدان رویکرد «تاب‌آوری عملیاتی» در طراحی اولیه سازه دارد.

بر خلاف رویکرد سنتی که تنها به دنبال جلوگیری از فروریزش (Collapse Prevention) است، رویکرد تاب‌آوری به دنبال پاسخی جامع‌تر است: سازه چگونه ضربه را جذب می‌کند؟ چه میزان از کارایی خود را از دست می‌دهد؟ و با چه سرعتی و هزین‌های می‌تواند به چرخه بهره‌برداری بازگردد؟ این نگاه، به‌ویژه برای بیمارستان‌ها، مراکز داده، پالایشگاه‌ها و ساختمان‌های بلندمرتبه که توقف عملکرد آنها با ریسک جانی و مالی هنگفتی همراه است، حیاتی و اجتناب‌ناپذیر است.

تبیین مفهوم تاب‌آوری سازه‌ای

بسیاری از مهندسان واژه «تاب‌آوری» را معادل «مقاومت اضافه» در نظر می‌گیرند، اما این اشتباه رایج است. تاب‌آوری (Resilience) در اسناد مرجع نظیر FEMA P-58 و ASCE 7-22 دارای سه مؤلفه کلیدی زیر تعریف شده است که در طراحی ساختمان‌های مدرن باید به‌طور هم‌زمان محقق شوند:

• جذب و استهلاک انرژی (Energy Dissipation): سازه باید از طریق تغییرشکل‌های پلاستیک کنترل‌شده در اعضای رابط (فیوزهای سازه‌ای)، انرژی ناشی از موج انفجار یا تنش‌های حرارتی را مستهلک کند. این امر از انتقال بار اضافی به ستون‌های اصلی و وقوع فروپاشی پیش‌رونده (Progressive Collapse) جلوگیری می‌کند.

• یکپارچگی مسیرهای باربر (Redundancy): طراحی باید به‌گونه‌ای باشد که در صورت تخریب یک عضو حیاتی (مانند یک ستون در طبقه همکف)، مسیرهای بار جایگزین در سازه فعال شده و بار به سایر اعضا منتقل گردد.

• قابلیت بازیابی عملکرد (Recoverability): پس از حادثه و کاهش دما یا فشار، سازه باید بتواند با تعمیرات جزئی (نه تخریب و بازسازی کامل) به وضعیت بهره‌برداری بازگردد. این مؤلفه مستقیماً با «شاخص خسارت موضعی» (Local Damage Index) سنجیده می‌شود.

تاب‌آوری در برابر انفجار (بارگذاری دینامیکی با نرخ بالا)

ماهیت موج انفجار و رفتار بحرانی سازه

موج انفجار ماهیتی کاملاً دینامیکی دارد و با بارهای معمول زلزله تفاوت بنیادین دارد. زمان تناوب بار انفجار معمولاً کمتر از ۱۰۰ میلی‌ثانیه است که باعث می‌شود نرخ کرنش (Strain Rate) در مصالح به‌شدت افزایش یابد. در چنین شرایطی، نقطه تسلیم فولاد دینامیکی (Dynamic Yield Strength) نسبت به حالت استاتیک حدوداً ۱۵ تا ۳۰ درصد افزایش می‌یابد، اما از سوی دیگر، شکل‌پذیری اتصالات جوشی به شدت کاهش می‌یابد و خطر شکست ترد (Brittle Fracture) در دمای پایین محیط تشدید می‌شود.

مطابق ضمیمه A آیین‌نامه ASCE/SEI 59-11، برای شبیه‌سازی واقع‌گرایانه این پدیده، مهندسان موظف به انجام تحلیل دینامیکی غیرخطی مستقیم (Direct Nonlinear Dynamic Analysis) با استفاده از نرم‌افزارهای پیشرفته مانند LS-DYNA یا Abaqus/Explicit هستند. پارامتر کلیدی در این تحلیل، «فشار انعکاسی موج» (Reflected Overpressure) است که بر اساس فاصله از مرکز انفجار (Standoff Distance) و مقدار ماده منفجره (TNT Equivalent) محاسبه می‌شود.

روش‌های طراحی مقاوم در برابر انفجار

بر اساس بند ۳-۴ آیین‌نامه ASCE و توصیه‌های بخش ۲ اروکد (Eurocode EN 1991-1-7)، مؤثرترین راهکارهای عملیاتی به ترتیب اولویت عبارت‌اند از:

تاب‌آوری در برابر آتش‌سوزی (بارگذاری حرارتی و افت ظرفیت)

رفتار مصالح در دمای بالا

بر اساس منحنی استاندارد آتش ISO 834، دمای محیط در یک آتش‌سوزی واقعی می‌تواند در کمتر از ۳۰ دقیقه به ۸۰۰ درجه سانتی‌گراد برسد. در این بازه دمایی، رفتار دو مصالح اصلی سازه‌ای به شکل خطرناکی تغییر می‌کند:

• فولاد ساختمانی (ST-۳۷): مقاومت تسلیم خود را در دمای ۴۰۰ درجه به ۷۰٪ و در دمای ۶۰۰ درجه به کمتر از ۴۰٪ تنش نهایی خود کاهش می‌دهد. مدول الاستیسیته نیز به شدت افت کرده و کمانش موضعی (Local Buckling) در جان تیرها رخ می‌دهد.

• بتن مسلح: با افزایش دما، آب موجود در مویرگ‌های بتن بخار شده و باعث ایجاد ترک‌های انفجاری (Spalling) در سطح بتن می‌شود که عمق پوشش میلگردها را کاهش می‌دهد و انتقال حرارت به آرماتور را تسریع می‌کند.

راهکارهای افزایش مقاومت حرارتی (مطابق مبحث سوم مقررات ملی)

برای تأمین حداقل ۲ ساعت مقاومت حرارتی (جهت تخلیه امن و عملیات آتش‌نشانی)، ترکیب روش‌های غیرفعال (سازه‌ای) و فعال (سیستمی) توصیه می‌شود:

• پوشش‌های منبسط‌شونده (Intumescent Coatings): ضخامت معمول ۱ تا ۳ میلی‌متر که در مواجهه با حرارت تا ۴۰ برابر ضخامت اولیه خود منبسط شده و یک لایه زغال‌مانند عایق ایجاد می‌کند.

• عایق‌کاری با پشم سنگ (Rockwool) به ضخامت محاسباتی: برای سازه‌های فولادی سنگین، استفاده از عایق‌های معدنی با چگالی بالا که مانع از رسیدن دمای بحرانی (۵۵۰ درجه) به تیرهای اصلی می‌شود.

• طراحی تهویه دود طبیعی و مکانیکی: مطابق با استاندارد NFPA 92، با ایجاد مسیرهای خروج دود در سقف، دمای محیط داخلی تا ۳۰٪ کاهش یافته و دید برای اطفا افزایش می‌یابد.

جدول تطبیقی و ماتریس تصمیم‌گیری (انفجار در برابر آتش)

در فرآیند طراحی، مهندسان همواره با این سؤال مواجه‌اند که کدام یک از این دو مخاطره در پروژه آنها اولویت دارد. جدول زیر، بر اساس نوع کاربری ساختمان، اولویت‌بندی را مشخص می‌کند:

---

فناوری‌های نوین در خدمت طراحی تاب‌آور (۲۰۲۴ تا ۲۰۲۶)

پیشرفت‌های تکنولوژیک، مرزهای طراحی سنتی را جابه‌جا کرده است. به‌کارگیری ابزارهای زیر در پروژه‌های روز دنیا الزامی شده است:

• مدل‌سازی اطلاعات ساختمان نسل چهارم (BIM 4D): شبیه‌سازی هم‌زمان رشد آتش و تحلیل سازه (Fire-Structure Interaction) برای شناسایی نقاط بحرانی قبل از اجرا.

• دینامیک سیالات محاسباتی (CFD): استفاده از نرم‌افزارهایی نظیر FDS (Fire Dynamics Simulator) برای بررسی نحوه پخش دود و گازهای سمی در راهروهای فرار.

• مصالح هوشمند با حافظه‌دار (SMA – Shape Memory Alloys): آلیاژهای نیکل-تیتانیوم که پس از تغییر شکل ناشی از انفجار، با اعمال حرارت (یا میدان مغناطیسی) به حالت اولیه بازمی‌گردند و قابلیت جذب انرژی فوق‌العاده‌ای دارند.

• سامانه‌های پایش سلامت سازه (SHM): استفاده از سنسورهای فیبر نوری برای ثبت هم‌زمان دما، کرنش و ارتعاشات در زمان واقعی (Real-Time) و هشدار به تیم مدیریت بحران در لحظه وقوع حادثه.

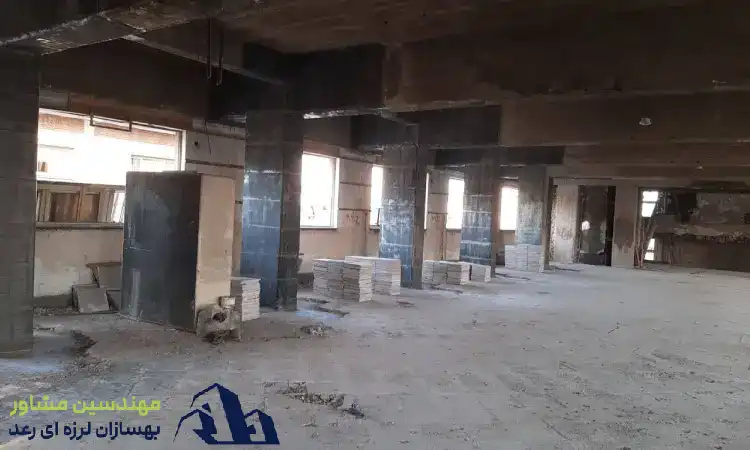

مطالعه موردی اجرایی: پروژه مقاوم‌سازی شعبه مرکزی یک بانک در اهواز

برای درک بهتر کاربرد عملی روش‌های فوق، به پروژه‌ای که توسط گروه مهندسی بهسازان لرزه‌ای رعد (با نظارت دکتر کریمی، نویسنده مقاله) اجرا شده است، اشاره می‌شود. این ساختمان اداری-مالی با اسکلت فولادی و قدمت ۲۵ ساله، به دلیل استقرار در مجاورت تأسیسات شهری، نیازمند افزایش سطح ایمنی در برابر حریق و انفجار ناشی از نشت گاز بود.

اقدامات کلیدی انجام‌شده در پروژه:

• انجام تحلیل دینامیکی غیرخطی تحت بار انفجار ۵۰ کیلوگرم TNT در فاصله ۱۵ متری (با نرم‌افزار Abaqus).

• شناسایی ۶ ستون بحرانی در طبقه همکف و تقویت آنها با ژاکت بتنی الیافی (FRP) به ضخامت ۴ میلی‌متر.

• اجرای پوشش منبسط‌شونده به ضخامت ۲.۵ میلی‌متر برای کلیه تیرهای اصلی سقف و اعمال عایق پشم سنگ با چگالی ۱۵۰ کیلوگرم بر مترمکعب بر روی ستون‌ها.

• نصب سامانه پایش حرارتی مجهز به ترموکوپل‌های کابل‌کشی در نقاط گرهگاهی.

نتیجه نهایی: پس از انجام آزمون‌های مخرب غیرفعال (توسط سازمان آتش‌نشانی)، زمان تخلیه ایمن ساختمان از ۸ دقیقه به ۱۷ دقیقه افزایش یافت و مقاومت فشاری ستون‌های اصلی در دمای ۶۵۰ درجه به بیش از ۸۵٪ ظرفیت اسمی خود رسید که مطابق با استانداردهای بین‌المللی ارزیابی شد.

جمع‌بندی و توصیه‌های اجرایی

تاب‌آوری سازه‌ای در برابر انفجار و آتش، دیگر یک گزینه لوکس یا هزینه اضافی نیست، بلکه یک نیاز اساسی مبتنی بر مدیریت ریسک است. همان‌طور که در این مقاله با استناد به آیین‌نامه‌های ASCE، Eurocode و مقررات ملی ایران (مباحث سوم، نهم و دهم) بررسی شد، دستیابی به این هدف نیازمند سه اقدام اساسی است:

۱. شبیه‌سازی دقیق و واقع‌گرایانه (نه صرفاً افزودن ضریب اطمینان ذهنی).
۲. تقویت هوشمندانه اعضای کلیدی (با بهره‌گیری از مصالح نوین نظیر FRC و پوشش‌های منبسط‌شونده).
۳. تلفیق سیستم‌های غیرفعال (سازه) با سیستم‌های فعال (اخطار و اطفا) برای مدیریت بحران تا بازگشت به شرایط بهره‌برداری.

سوالات تخصصی متداول

۱. آیا برای ساختمان‌های مسکونی ۵ طبقه، طراحی ضد انفجار اجباری است؟
خیر، اما بر اساس بند ۳-۲-۱ آیین‌نامه ASCE، اگر ساختمان در شعاع ۵۰ متری تأسیسات گاز شهری یا پمپ‌بنزین قرار داشته باشد، باید «تحلیل سناریوی انفجار تصادفی» انجام شود. در غیر این صورت، صرفاً رعایت مبحث دهم (زلزله) کفایت نمی‌کند و بررسی بار ناشی از ترکیدگی لوله‌ها توصیه می‌شود.

۲. هزینه تقریبی افزایش تاب‌آوری ساختمان موجود چقدر است؟
هزینه ها مستقیماً به سطح عملکرد هدف (Performance Level) بستگی دارد. به‌طور میانگین، مقاوم‌سازی در برابر حریق برای اسکلت فولادی حدود ۸ تا ۱۵ درصد هزینه کل سازه، و مقاوم‌سازی در برابر انفجار (بسته به فاصله ایمن موجود) حدود ۱۵ تا ۳۰ درصد افزایش هزینه خواهد داشت. انجام یک مطالعه امکان‌سنجی (Feasibility Study) توسط مشاور، نخستین گام کم‌هزینه و هوشمندانه است.

۳. کدام آیین‌نامه برای انفجار در ایران معتبرتر است؟
اگرچه مقررات ملی ساختمان به‌صراحت به انفجار نپرداخته است، اما نظام مهندسی و مراجع پدافند غیرعامل، آیین‌نامه ASCE 59-11 را به‌عنوان مرجع اصلی و آیین‌نامه UFC 3-340-02 وزارت دفاع آمریکا را برای پروژه‌های خاص (با تغییرات بومی‌سازی‌شده) تأیید کرده‌اند.

۴. آیا پوشش‌های ضدحریق نیاز به تعمیر و نگهداری دوره‌ای دارند؟
بله. پوشش‌های منبسط‌شونده و عایق‌های پشم سنگ معمولاً هر ۵ تا ۷ سال یک‌بار نیاز به بازبینی دارند، زیرا رطوبت، ضربه و تغییرات دمایی می‌توانند کارایی آنها را کاهش دهند. انجام آزمون چسبندگی (Pull-off Test) توسط آزمایشگاه‌های معتبر در این دوره‌ها الزامی است.
