خوردگی یکی از اصلی ترین عوامل تخریب سازه های بتنی در محیط های مختلف به خصوص در صنایع نفت، گاز، پتروشیمی، همچنین در مناطق مرطوب یا آلوده شهری و مناطقی که سطح آب زیرزمینی شان بالاست (مانند مناطق ساحلی)، شرایط محیطی بهگونه ای است که فرآیند خوردگی با سرعت بالاتری نسبت به سازه های معمولی رخ میدهد و باعث می شود کنترل خوردگی در سازه های بتنی یکی از دغدغه های اصلی برای هر سازه ای باشد.
وقتی رطوبت و یون های مخربی مانند کلرید و سولفات وارد بتن می شوند، فرآیند خوردگی در آرماتورها آغاز می شود؛ این مسئله میتواند منجر به ترک های گسترده، جداشدگی بتن و ورقه شدن سطوح مختلف المان های بتنی، کاهش عمر مفید سازه و حتی تخریب موضعی و یا کامل سازه شود. ازاینرو، کنترل و جلوگیری از خوردگی دیگر یک اقدام حفاظتی جانبی یا اختیاری نیست، بلکه بخشی جدایی ناپذیر از طراحی، اجرا و نگهداری سازه های بتنی محسوب می شود که اگر درست رعایت شود، عمر سازه حتی ۳۰ سال بیشتر خواهد شد.
اما متاسفانه بسیاری از کارفرمایان زمانی متوجه مشکل می شوند که هزینه های ترمیم بالا رفته یا بهره برداری ساختمان با اختلال مواجه شده است. در حالی که تجربه پروژه های مختلف نشان می دهد اگر کنترل خوردگی در سازه های بتنی به عنوان یک موضوع مهندسی، از مرحله طراحی تا دوره بهره برداری جدی گرفته شود، می توان از هزینه های سنگین و تصمیم های پر ریسک در آینده جلوگیری کرد.

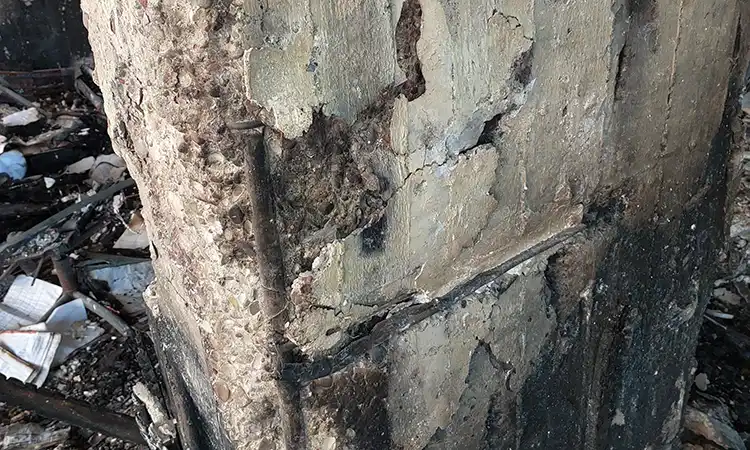

خوردگی در سازه های بتنی چگونه آغاز می شود؟
در شرایط ایده آل، قلیاییت بالای بتن باعث تشکیل یک لایه محافظ غیرفعال روی سطح میلگرد می شود که از فولاد در برابر خوردگی محافظت میکند اما با نفوذ عوامل مخرب مانند رطوبت، یون کلر یا دی اکسید کربن، این تعادل به هم می خورد. کاهش pH بتن یا رسیدن یون های خورنده به سطح میلگرد، باعث شروع واکنش های الکتروشیمیایی و زنگ زدگی آرماتور می شود. مهم ترین عوامل مؤثر در شروع این فرآیند عبارتند از:
- نفوذ رطوبت و آب از طریق ترک ها، درزهای اجرایی و تخلخل های بتن
- حضور یون های کلرید ناشی از آب دریا، نمک های یخ زدا و محیط های صنعتی
- کاهش pH بتن (کربناته شدن) در اثر نفوذ دی اکسید کربن
- تماس با مواد شیمیایی اسیدی و بخارات خورنده
- عدم رعایت کاور مناسب آرماتور ها در زمان طراحی و اجرا
- نبود یا ضعف پوشش های محافظ سطحی بر روی بتن
در چنین شرایطی، فولاد آرماتور شروع به زنگ زدگی می کند و از آنجا که حجم محصولات خوردگی چندین برابر حجم فولاد اولیه است، تنشهای داخلی شدیدی در بتن ایجاد میشود. این تنش ها به تدریج منجر به ترک خوردگی، جداشدگی لایه ها و در نهایت پوسته شدن بتن شده و دوام و ایمنی سازه را به شدت کاهش می دهد.
بیشتر بخوانید : چگونه کاهش آلودگی هوا با بازسازی هوشمند خانه امکان پذیر است؟

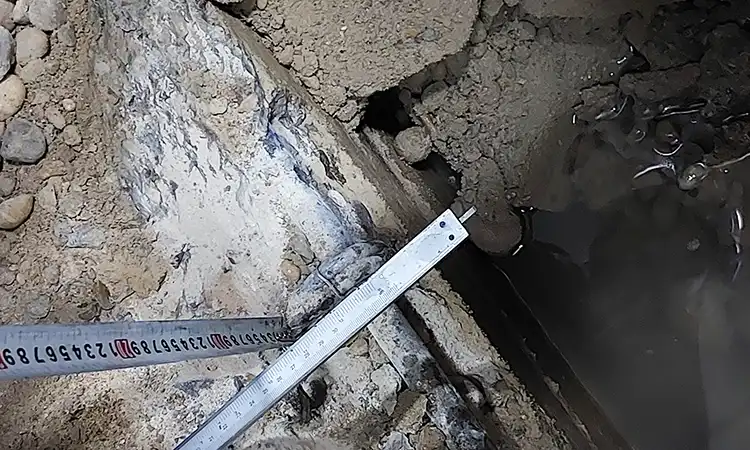

تشدید خوردگی سازه های بتنی، در محیط های مرطوب و خورنده اسیدی!
در محیط های مرطوب و خورنده اسیدی، شرایط برای تشدید خوردگی به طور هم زمان فراهم می شود و این ترکیب، یکی از بحرانی ترین سناریوها برای سازه های بتن آرمه به شمار می رود. وجود رطوبت دائمی یا متناوب باعث فعال ماندن مسیر انتقال یون ها و تداوم واکنش های الکتروشیمیایی می شود و در نتیجه سرعت خوردگی آرماتورها به طور قابل توجهی افزایش می یابد. سازه هایی که در معرض این شرایط قرار دارند، معمولاً شامل موارد زیر هستند:
- فونداسیون ها و پی های در تماس با خاک مرطوب
- دیوارهای حائل و سازههای نگهبان
- کف های صنعتی و سکو های تجهیزات
- زیرزمین ها و کانال های بتنی
نفوذ آب در این بخش ها اغلب از طریق ترک های مویی، درزهای اجرایی و خلل و فرج بتن صورت میگیرد و در صورت ضعف در جزئیات اجرایی یا عدم استفاده از پوشش های محافظ مناسب، رطوبت به سرعت به عمق بتن نفوذ کرده و آرماتورها را درگیر می کند. از سوی دیگر، در محیط های اسیدی شرایط حتی بحرانی تر است؛ زیرا اسید ها برخلاف یون های کلرید که مستقیماً فولاد را هدف قرار می دهند، ابتدا خود بتن را تخریب میکنند. اثرات مخرب محیط های اسیدی شامل موارد زیر است:
- حل شدن کلسیم موجود در خمیر سیمان
- افزایش تخلخل و نفوذپذیری بتن
- کاهش مقاومت مکانیکی و دوام سازه
- از بین رفتن لایه محافظ اطراف میلگرد ها
در ارزیابی هایی که تیم شرکت مهندسین مشاور بهسازان لرزه ای رعد که روی ساختمان های بتنی در محیط های شهری، صنعتی و ساحلی انجام داده است، مشخص شده بخش زیادی از آسیب ها نه به دلیل ضعف طراحی اولیه، بلکه به علت نبود راهبرد مناسب کنترل خوردگی در سازه های بتنی در طول بهره برداری ایجاد شده اند. این وضعیت به ویژه در صنایع نفت و گاز، به دلیل وجود بخارات شیمیایی، نشت مواد خورنده، پساب های صنعتی و گازهای اسیدی، اهمیت دوچندان دارد. در چنین شرایطی، فونداسیون مخازن، پایپ رک ها، حوضچه های جمع آوری و سکوهای تجهیزات بدون اتخاذ راهکارهای مهندسی و حفاظتی مناسب، دوام و ایمنی لازم را در بلند مدت نخواهند داشت.
بیشتر بخوانید : اشتباهات خطرناک در بازسازی معماری ساختمان

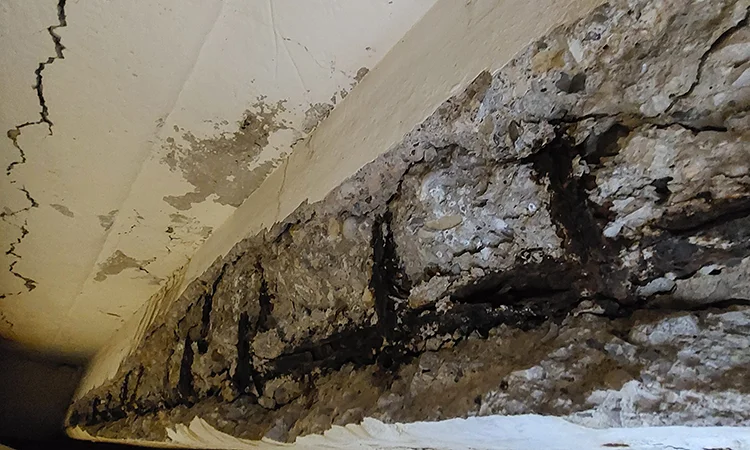

تفاوت شرایط خوردگی در سازه های بتنی صنعتی و مسکونی
در سازه های صنعتی، خوردگی معمولاً سریع، گسترده و همراه با بارگذاری های سنگین است. ترکیب ارتعاش تجهیزات، بارهای دینامیکی، رطوبت، مواد شیمیایی و تغییرات دما باعث می شود حتی آسیب های کوچک به سرعت گسترش پیدا کنند. پیامد های خوردگی در این سازه ها میتواند شامل توقف تولید، خسارات اقتصادی بالا و خطرات ایمنی جدی باشد.
در مقابل، سازه های مسکونی اگرچه معمولاً در معرض مواد شیمیایی شدید نیستند، اما رطوبت، نفوذ آب، آلودگی هوا و یون های کلرید در مناطق ساحلی می توانند در بلند مدت باعث خوردگی شوند. پارکینگ ها، بالکن ها، بامها و زیرزمین ها نقاط حساس در ساختمان های مسکونی هستند که اغلب اولین نشانه های خوردگی در آن ها ظاهر می شود.
بیشتر بخوانید : ۷ روش برای بازسازی ساختمان های فرسوده
انتخاب راهکار مناسب کنترل خوردگی در سازه های بتنی؛ از کجا باید شروع کرد؟؟
انتخاب راهکار کنترل خوردگی در سازه های بتنی، یک نسخه واحد برای همه سازه ها را ندارد. اگر سازه در مرحله طراحی یا ساخت است، تمرکز باید بر پیشگیری باشد. اگر سازه در حال بهره برداری است، راهکارهای حفاظتی و پایش دوره ای اهمیت پیدا می کنند و اگر آسیب ها مشهود شده اند، باید ترمیم همراه با حذف یا کاهش عامل خوردگی انجام شود.
در عمل، تصمیم گیری صحیح نیازمند ارزیابی مهندسی، بررسی شرایط محیطی، سن سازه، کاربری و محدودیت های اجرایی است. این همان نقطه ای است که حضور یک تیم مشاور متخصص میتواند از هزینه های اشتباه و تصمیم های پرریسک جلوگیری کند.

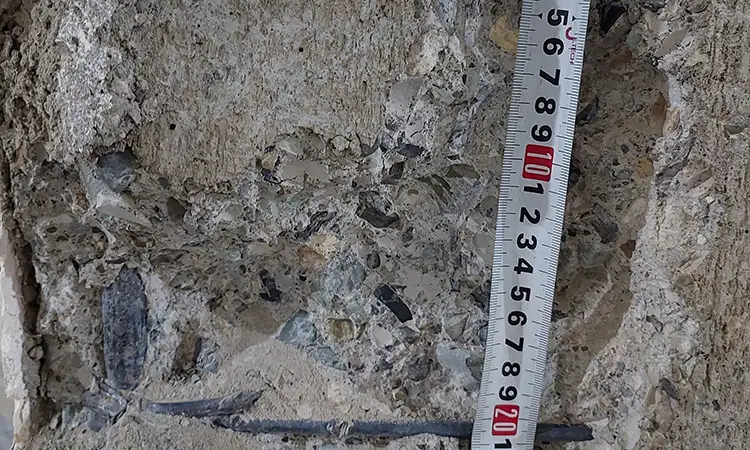

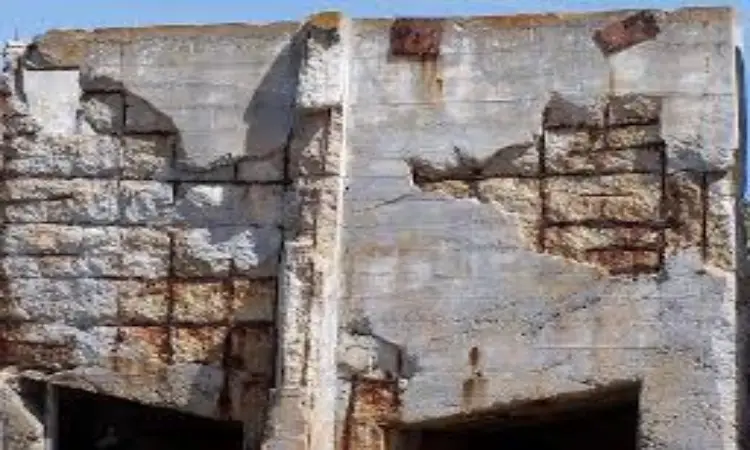

انواع راهکارهای کنترل خوردگی در سازه های بتنی
کنترل خوردگی در سازه های بتنی زمانی واقعاً مؤثر خواهد بود که به عنوان یک فرآیند یکپارچه دیده شود. تجربه پروژه های عمرانی نشان می دهد تمرکز صرف بر یک راهکار، مثل افزایش مقاومت بتن یا استفاده از پوشش های محافظ، به تنهایی کافی نیست. خوردگی حاصل برهم کنش طراحی، کیفیت اجرا و شرایط بهره برداری است؛ بنابراین تنها زمانی می توان آن را به طور پایدار کنترل کرد که ملاحظات طراحی سازه ای، جزئیات اجرایی صحیح و برنامه منظم نگهداری و بازرسی بهصورت هم زمان و هماهنگ در نظر گرفته شوند. بر این اساس، مهم ترین راهکارهای عملی کنترل خوردگی در سازه های بتنی عبارتند از:
- استفاده از بتن متراکم با نسبت آب به سیمان پایین
بتن کم نفوذ، خط دفاعی اصلی در برابر ورود رطوبت، اکسیژن و یون های خورنده است. معمولاً نسبت آب به سیمان کمتر از 0.4، مقاومت بتن در برابر آغاز خوردگی را به طور محسوسی افزایش می دهد. نکات اجرایی کلیدی در این مرحله شامل استفاده از سیمان های ضدسولفات یا تیپ 5، به کارگیری فوق روان کننده ها برای کاهش آب مصرفی، کنترل کیفیت مصالح سنگی، ویبره صحیح و عمل آوری حداقل ۷ روزه است که همگی به کاهش ترک های اولیه و افزایش دوام بتن کمک می کنند.
- اجرای پوشش های سطحی محافظ بتن
پوشش های محافظ یکی از ساده ترین و اقتصادی ترین روش های کاهش نفوذ پذیری بتن هستند. این پوشش ها علاوه بر جلوگیری از نفوذ رطوبت و کلرید، مقاومت سطح بتن را در برابر سایش و فرسایش افزایش می دهند. پوشش های اپوکسی، پلی یورتان، کریستالی نفوذگر و پوشش های پایه سیمانی مقاوم در برابر رطوبت، معمولاً بین ۷ تا ۱۰ سال عملکرد مؤثر دارند و هزینه آن ها به مراتب کمتر از تعمیرات اساسی سازه است.
- استفاده از میلگرد های مقاوم در برابر خوردگی
در محیطهای خورنده، میلگردهای معمولی بهسرعت دچار زنگ زدگی می شوند. بسته به شرایط پروژه می توان از میلگرد اپوکسی (گزینه رایج و اقتصادی در پروژه های شهری)، میلگرد گالوانیزه، میلگرد استینلس استیل (برای سازه های دریایی و صنعتی حساس) یا میلگردهای FRP که ذاتاً دچار خوردگی نمی شوند، استفاده کرد.
- افزایش ضخامت کاور بتن
افزایش کاور بتن، زمان رسیدن عوامل خورنده به آرماتورها را به طور مستقیم افزایش می دهد. مطابق توصیه های استاندارد ACI، در محیط های خورنده ضخامت کاور معمولاً بین ۵ تا ۷ سانتیمتر در نظر گرفته می شود و در سازه های دریایی حتی تا ۹ سانتی متر نیز توصیه میگردد.
- استفاده از افزودنی های ضد خوردگی و پوزولانی
افزودنی هایی مانند میکروسیلیس، سرباره GGBS، خاکستر بادی، پوزولان های طبیعی و مهارکننده های خوردگی ، ساختار بتن را متراکم تر کرده و سرعت نفوذ کلرید را کاهش می دهند. استفاده صحیح از این مواد می تواند میزان نفوذ یون های مخرب را تا حدود ۵۰ درصد کاهش دهد.
- حفاظت کاتدی
حفاظت کاتدی یکی از مؤثرترین روش های توقف خوردگی فعال است و معمولاً در سازه های بزرگ و حساس مانند اسکله ها، پایه پل ها و مخازن بتنی به کار می رود. این روش به صورت سیستم جریان اعمالی (ICCP) برای پروژه های بزرگ یا آند فداشونده برای سازه های کوچک تر و ترمیم موضعی اجرا می شود و در بسیاری از پروژه های دریایی یک الزام فنی محسوب می شود.
- کنترل ترک خوردگی بتن
ترک ها مسیر اصلی نفوذ رطوبت و یون های خورنده هستند و حتی ترک های بسیار ریز می توانند خوردگی را فعال کنند. طراحی صحیح آرماتور طبق ACI، جلوگیری از تبخیر سریع آب سطحی، استفاده از الیاف بتن، عملآوری مرطوب ۱۰ تا ۱۴ روزه و کنترل دمای بتن در زمان اجرا از مهم ترین راهکارهای کاهش ترک خوردگی هستند.
- تعمیر به موقع نواحی آسیب دیده
تأخیر در تعمیر، سرعت پیشرفت خوردگی را چند برابر می کند. مشاهده ترک، ورقه شدگی یا زنگ زدگی باید فوراً با روش هایی مانند تزریق رزین اپوکسی، ترمیم موضعی بتن با ملات های ویژه، زنگ زدایی میلگرد و اعمال پوشش های ضدخوردگی یا مقاوم سازی با FRP و ژاکت بتنی پاسخ داده شود.
- بازرسی و نگهداری دوره ای سازه
بازرسی منظم تنها راه پیشگیری از تخریب ناگهانی است. بسیاری از نشانه های اولیه خوردگی با چشم قابل تشخیص نیستند و نیاز به آزمون هایی مانند چکش اشمیت، اندازه گیری پتانسیل خوردگی میلگرد، ارزیابی عمق کربناته شدن، بررسی ترک ها و اندازهگیری یون کلرید دارند.
بیشتر بخوانید : استاندارد های ملی و بین المللی در مقاوم سازی سازه
ترمیم خوردگی برای سازه های بتنی آسیب دیده
زمانی که خوردگی آغاز شده و آسیب های قابل مشاهده ایجاد شده اند، رویکرد ترمیمی اجتناب ناپذیر است. در این شرایط، ابتدا باید گستره و شدت خوردگی به درستی ارزیابی شود. ترمیم موضعی بتن آسیب دیده، جایگزینی یا تقویت آرماتورها و استفاده از ملات های ترمیمی اصلاح شده با الیاف از جمله روش های رایج هستند.
نکته حائز اهمیت این است که ترمیم بدون حذف علت خوردگی، تنها یک راه حل موقت خواهد بود. در پروژه هایی که بهسازان لرزه ای رعد در آن ها نقش ارزیاب فنی داشته، موارد متعددی مشاهده شده که ترمیم های ظاهری، بدون کنترل رطوبت یا کلر، ظرف چند سال دوباره دچار آسیب شده بودند. به همین دلیل، ترمیم موفق همواره باید بخشی از یک راهبرد جامع کنترل خوردگی در سازه های بتنی باشد.

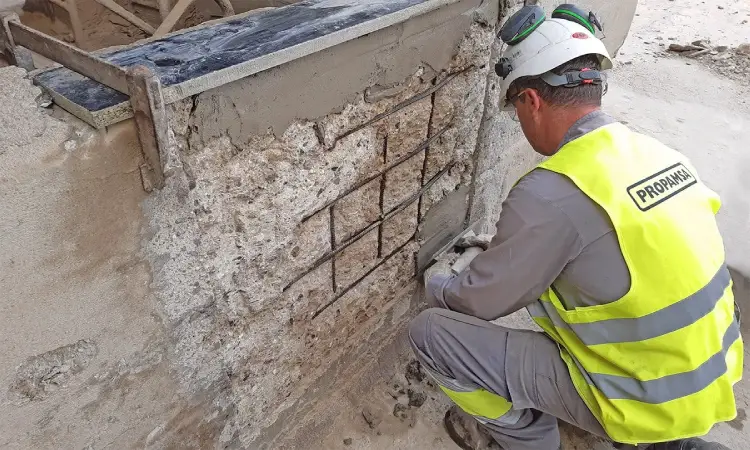

نقش مقاوم سازی در کنترل خوردگی سازه های بتنی
نقش مقاوم سازی سازه در کنترل خوردگی در سازه های بتنی بسیار فراتر از افزایش صرف ظرفیت باربری است؛ مقاوم سازی هدفمند می تواند ضمن بازیابی ظرفیت سازه ای، چرخه تخریب ناشی از خوردگی را نیز متوقف یا به طور محسوسی کند.
کاشت میلگرد های جدید یکی از روش های متداول و مهم در فرآیند مقاوم سازی است که با بهبود مسیر انتقال نیرو و تثبیت اجزای سازه ای، از تمرکز تنش و ایجاد ترک های جدید جلوگیری می کند. این موضوع به طور غیرمستقیم نفوذ رطوبت و یون های خورنده به داخل بتن را کاهش داده و سرعت خوردگی آرماتورها را کم می کند. همچنین تقویت آرماتور ها با افزودن میلگرد های جدید یا استفاده از سیستمهای تقویتی، باعث توزیع یکنواختتر تنشها شده و از گسترش ترک هایی که مسیر نفوذ عوامل مخرب هستند، جلوگیری می کند.
اجرای دوال در درزهای آسیب دیده یا در محل اتصال بتن قدیم و جدید نقش مهمی در حفظ پیوستگی سازه ای دارد. دوال ها با انتقال مناسب نیروهای برشی و جلوگیری از لغزش و اختلاف نشست، مانع بازشدگی درزها می شوند؛ موضوعی که در صورت عدم کنترل، به یکی از اصلی ترین مسیرهای نفوذ رطوبت و تشدید خوردگی تبدیل خواهد شد. علاوه بر این، بازسازی نواحی تخریب شده بتن با استفاده از ملات های ترمیمی مناسب و سازگار، باعث حذف بتن ضعیف و آلوده، احیای کاور حفاظتی آرماتورها و ایجاد یک لایه مقاوم در برابر نفوذ عوامل خورنده می شود.
با این حال، موفقیت مقاوم سازی در کنترل خوردگی در سازه های بتنی تنها به اجرای اجزا محدود نمی شود، بلکه نیازمند یک رویکرد مهندسی جامع است. تحلیل مسیر انتقال بار، ارزیابی دقیق وضعیت موجود سازه، بررسی میزان پیشرفت خوردگی و شناخت شرایط محیطی، پایه های اصلی انتخاب روش مناسب مقاوم سازی هستند. بدون این تحلیل ها، حتی اجرای بهترین سیستم های تقویتی نیز ممکن است اثرگذاری لازم را نداشته باشد.
بیشتر بخوانید : چگونه ساختمان بتنی را بدون تخریب مقاوم کنیم؟
جمع بندی
خوردگی آرماتورها یکی از جدی ترین تهدید ها برای دوام، ایمنی و بهره برداری پایدار سازه های بتنی است و به عنوان تهدیدی است که اگر به موقع شناسایی و به درستی مدیریت نشود، می تواند منجر به کاهش ظرفیت باربری، افزایش ریسک های سازه ای و تحمیل هزینه های سنگین تعمیر و توقف بهره برداری شود. با این حال، خوردگی یک پدیده اجتناب ناپذیر نیست.
تجربه مهندسی نشان می دهد که با ترکیب طراحی دقیق، انتخاب آگاهانه مصالح، اجرای اصولی جزئیات، حفاظت هدفمند و ترمیم به موقع، می توان روند خوردگی را به طور مؤثر کنترل کرد و عمر مفید سازه را به شکل معناداری افزایش داد. بررسی پروژه های ارزیابی، ترمیم و بهسازی انجام شده توسط مهندسین مشاور بهسازان لرزه ای رعد نشان می دهد رویکرد مهندسی مبتنی بر ریسک، نسبت به راهکارهای مقطعی و واکنشی، هم از نظر فنی قابل اتکا است و هم از نظر اقتصادی برای کارفرما توجیه پذیرتر است.
در این رویکرد، به جای تمرکز بر درمان دیرهنگام علائم، تلاش می شود علل اصلی خوردگی شناسایی و مدیریت شوند و تصمیم ها بر پایه تحلیل شرایط واقعی سازه، محیط بهره برداری و هزینه های چرخه عمر اتخاذ گردد. کنترل خوردگی در سازه های بتنی، زمانی که به درستی دیده و اجرا شود، بخشی از یک سرمایه گذاری هوشمندانه برای حفظ ارزش، ایمنی و عملکرد سازه در بلندمدت و افزایش طول عمر آن، است.
پرسش های متداول
- آیا میتوان بعد از ساخت سازه از خوردگی جلوگیری کرد؟
بله. با استفاده از پوشش ها، ترمیم بتن و حفاظت کاتدی می توان سرعت خوردگی را به طور چشمگیر کاهش داد. - برای مناطق ساحلی بهترین راهکار چیست؟
افزایش کاور، بتن کم نفوذ، میلگرد اپوکسی یا استینلس استیل و پوشش های کریستالی بهترین انتخاب ها هستند. - آیا FRP جایگزین میلگرد می تواند باشد؟
در پروژه های خاص بله؛ اما در همه سازه ها اقتصادی نیست. - چقدر طول می کشد تا خوردگی باعث تخریب سازه شود؟
بستگی به شرایط دارد. در محیط خورنده، خوردگی ممکن است ظرف ۵ تا ۱۰ سال مشکلات جدی ایجاد کند.
